Почему систему навигации нужно связать с интерьером до выпуска рабочей документации, что важно решить заранее и что делать, если объект уже построен.
Артём Шутов, основатель Brandiziac

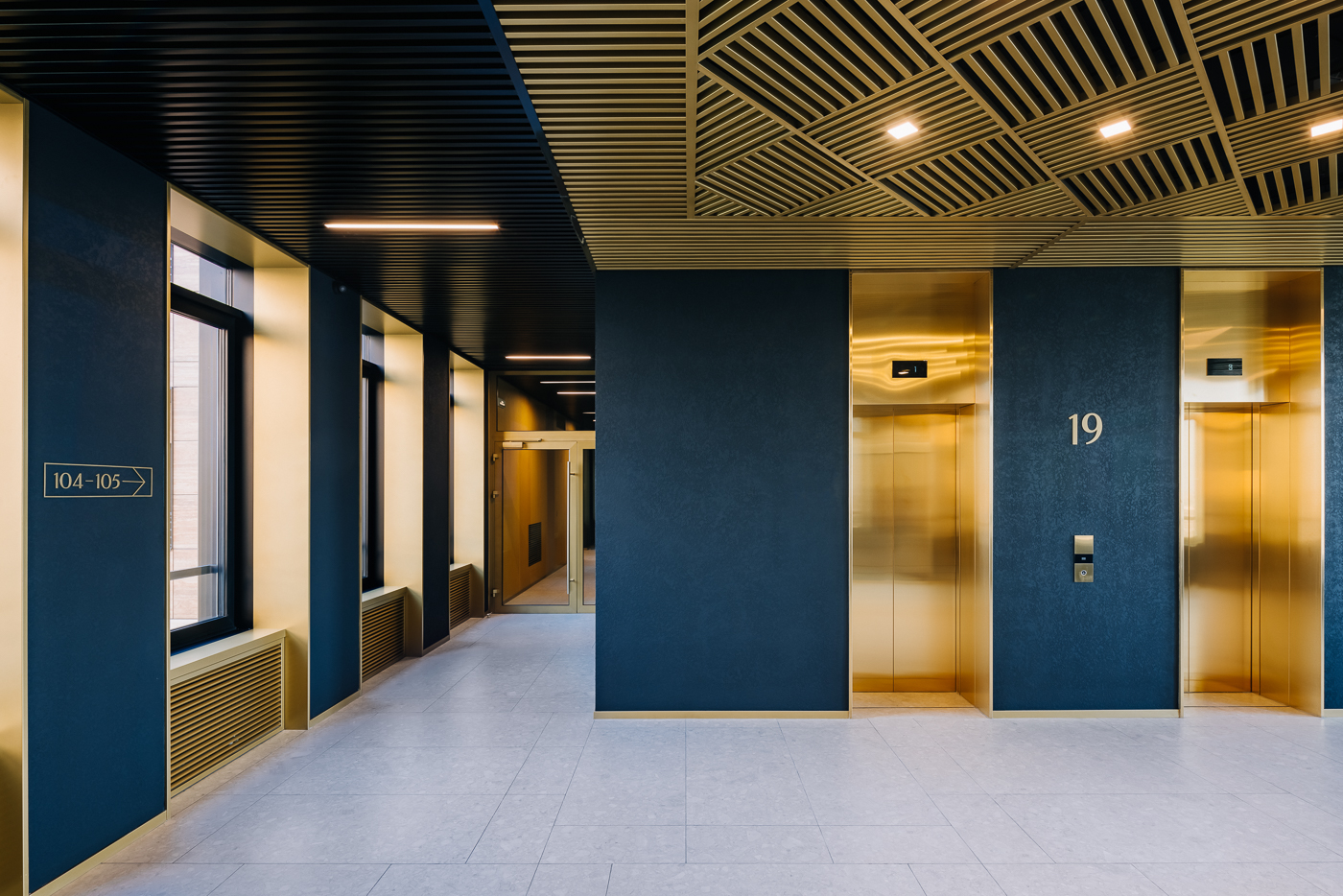

Навигация ЖК «Институтский, 16». Проект Brandiziac для компании «Легенда». Фото предоставлено компанией «Легенда».
У навигации в жилом комплексе есть неудобное свойство: о ней часто вспоминают именно тогда, когда пространство уже почти не оставляет ей выбора.
Стены облицованы, свет расставлен, потолки закрыты. Перед открытием выясняется, что жителю нужно показать колясочную, гостю — нужный подъезд, а курьеру — лифт. До этого момента задача казалась небольшой: осталось добавить несколько табличек.
Но табличке нужны не только текст и стрелка. Ей нужно место. Иногда — питание и подсветка. Подвесному указателю требуется безопасная высота и возможность крепления, настенному — поверхность, которую можно использовать, не разрушая отделку. И вдруг оказывается, что за будущим носителем проходят инженерные сети, на потолке уже негде закрепиться, керамогранит придётся сверлить, а новая графика спорит с интерьером.
Вопрос уже не в том, можно ли сделать навигацию. Можно. Вопрос — какой она получится и сколько дополнительной работы потребуется, чтобы встроить её в решения, принятые без неё.
Лучший момент для подключения навигации — начало проектирования интерьера мест общего пользования. Есть два рабочих сценария: развивать обе концепции параллельно или подключить команду по навигации сразу после того, как основная идея пространства уже определена. Главное — сделать это до выпуска рабочей документации по интерьеру и смежным разделам.
Сначала архитектура
На ранней стадии архитектор формирует объём здания, входы и выходы, планировки, основные связи и будущую логику движения. Навигация не должна подменять эту работу. Хороший объект начинается с понятной архитектуры, а не с попытки исправить указателями все её противоречия.
Идеальной геометрии при этом почти не бывает. Здание зависит от участка, конструктивных и инженерных ограничений, перепадов уровней и множества других условий. Задача навигации — принять эту пространственную логику, проверить её с точки зрения пользователя и помочь человеку пройти по объекту без лишних вопросов.
Пока существует только базовая архитектурная схема, разрабатывать внешний вид носителей рано. Но с началом работы над интерьером МОПов появляется контекст, в котором навигация должна стать системой: поверхности, материалы, свет, высоты, реальные маршруты и точки принятия решений.
Почему навигацию нужно подключать на стадии интерьера
МОПы — часть образа жилого дома. Для жителя это не абстрактная общественная зона, а продолжение пространства, в котором он живёт каждый день. Интерьер сообщает, каким должен ощущаться объект: спокойным или выразительным, лаконичным или насыщенным деталями, демократичным или премиальным.
Навигация участвует в этом впечатлении. Она может поддерживать графику интерьера, ритм стен и потолков, материалы и освещение. А может выглядеть как чужая табличка, которую повесили поверх законченного пространства, потому что без неё уже нельзя было открыть объект.
Когда дизайнер интерьера и проектировщик навигации работают в одном контексте, у них складывается единая картина объекта. Дизайнер понимает, где и какой объём информации появится. Проектировщик навигации видит поверхности, свет, материалы и ограничения, с которыми предстоит работать. Система не накладывается поверх интерьера, а становится его естественной частью.
Если коротко: навигацию лучше подключать вместе с началом проектирования интерьера МОПов или сразу после утверждения его основной концепции. К выпуску рабочей документации уже должны быть определены маршруты, информационные точки, места размещения носителей и требования к смежным разделам.
Рабочая последовательность:
архитектура → концепция интерьера и навигации → координация со смежными разделами → рабочая документация → производство и монтаж.
архитектура → концепция интерьера и навигации → координация со смежными разделами → рабочая документация → производство и монтаж.
Что нужно решить до выпуска рабочей документации
На этой стадии важно определить пять вещей.
1. Где человек принимает решение
Сначала проектируется не табличка, а маршрут. Где житель или гость входит? Как находит лифт, нужный этаж, квартиру, колясочную, паркинг или помещение управляющей компании? В каких точках он может выбрать неверное направление?
Ответы определяют места, где информация действительно нужна. Если расставлять носители без этой логики, их может оказаться много, но маршрут всё равно останется непонятным.
2. Где будут находиться носители
Нужно заранее понимать, появится ли информация на стене, потолке, стойке, стекле или отдельной конструкции. Это влияет на композицию интерьера и помогает избежать ситуации, когда единственное доступное место уже занято светильником или декоративной панелью.
3. Нужны ли электричество и подсветка
Световой элемент нельзя добавить в готовый интерьер одним дизайнерским решением. Нужны питание, доступ для монтажа и последующего обслуживания, а иногда — отдельное место для оборудования. Если этого нет в смежной документации, красивый концепт останется картинкой либо потребует переделки готовой поверхности.
4. Какие потребуются крепления и закладные
Подвесной носитель должен учитывать высоту потолка, расположение инженерных сетей, массу конструкции и безопасность прохода. Настенный элемент — материал стены и допустимый способ крепления. Если холл облицован крупноформатным керамогранитом или камнем, решение «потом просверлим» или «врежем в стену» может оказаться и технически, и визуально неудачным.
5. Как навигация будет интегрирована в материалы
Иногда система должна быть почти незаметной: аккуратная маркировка, поддерживающая интерьер. В другом проекте она может стать частью графики или встроенным элементом стены. Такие решения требуют совместной разработки. Их нельзя без потерь добавить в пространство, где уже утверждены все стыки, молдинги, панели и сценарии освещения.

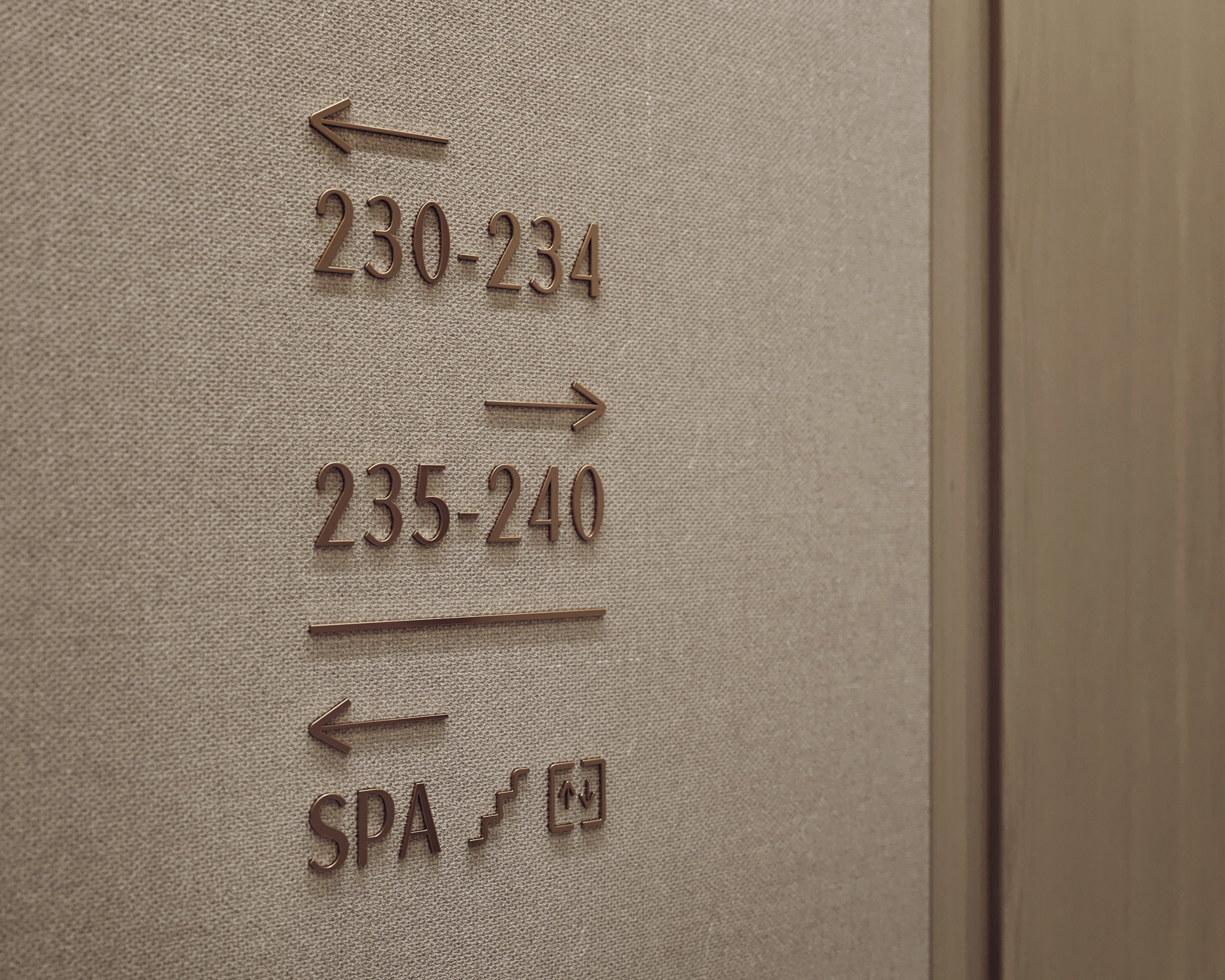

Навигация интегрирована в поверхность стены с облицовкой архитектурным текстилем. Концепция интерьеров отеля «Архыз». Визуализация: Brandiziac.
Как учесть доступную среду и пожарную безопасность
Проектную навигацию необходимо согласовывать с решениями по доступной среде и знаками безопасности. При этом она не заменяет обязательные эвакуационные знаки и специальные средства информирования для маломобильных групп населения. Это разные контуры проектирования, которые должны работать согласованно и не противоречить друг другу.
Что можно разработать позднее
Раннее подключение не требует преждевременно замораживать весь дизайн. После того как определены маршруты, информационные точки, типы размещения и инженерные требования, можно последовательно развивать:
- шрифтовую систему;
- пиктограммы;
- цвет и графические детали;
- точные материалы и образцы;
- конструктив совместно с выбранным производителем;
- финальную вёрстку после утверждения названий и нумерации.
Такой порядок сохраняет свободу для дизайна и защищает проект от повторной работы на следующих стадиях.
Если необходимые позиции, крепления или закладные обнаруживаются после выпуска рабочей документации, для девелопера это означает повторные согласования, переделку готовых поверхностей, дополнительный бюджет и время именно тогда, когда объект уже должен быть готов к показам и эксплуатации.
Как метод работает в крупном жилом проекте
В ЖК «Событие 4» Brandiziac работал внутри архитектурного и интерьерного кода комплекса. Масштаб среды — территория 55 гектаров, более 1 200 квартир и десять зданий высотой от 25 до 49 этажей — требовал не набора отдельных табличек, а связанной системы.
Навигация к двум группам лифтов в лобби ЖК «Событие 4». Проект навигации Brandiziac. Исходное изображение предоставлено клиентом.
Сначала были проанализированы пользовательские маршруты и логика движения в паркинге. Затем появились типология носителей, этажная идентификация, детские маршруты и авторские пиктограммы, согласованные с визуальным языком пространства. Навигационные элементы проектировались как часть отделки и использовали материалы, заложенные в дизайн-коде квартала.
Сначала были проанализированы пользовательские маршруты и логика движения в паркинге. Затем появились типология носителей, этажная идентификация, детские маршруты и авторские пиктограммы, согласованные с визуальным языком пространства. Навигационные элементы проектировались как часть отделки и использовали материалы, заложенные в дизайн-коде квартала.
Навигация реализована по проекту Brandiziac. При реализации использовались разработанные студией шаблоны и оригинал-макеты, а сама система не претерпела изменений. Для проекта такого масштаба это важный результат: маршрутная логика, графика и носители сохранились не только в концепции, но и в построенном пространстве.
Что делать, если интерьер уже готов
Позднее подключение — не катастрофа. Навигацию можно спроектировать и для готового объекта. Но характер работы меняется: вместо глубокой интеграции команда адаптирует систему к существующим поверхностям, свету, инженерии и визуальной насыщенности.
Рабочее решение найти можно. Но световые и встроенные элементы, единая типология и свобода размещения уже ограничены тем, что было сделано раньше. Информация конкурирует с деталями интерьера, а каждый носитель приходится адаптировать к доступным поверхностям.
Поэтому поздний старт не означает, что хорошая навигация невозможна. Он означает, что вариантов становится меньше, а каждое решение требует больше компромиссов.
Правило, которым мы пользуемся
Если начинается проектирование интерьера МОПов, должен начинаться и разговор о навигации. Не обязательно сразу заказывать весь комплект документации. На первом этапе достаточно проверить пользовательские маршруты, определить информационные точки и согласовать требования, которые должны попасть в интерьерные и инженерные разделы.
В этот момент навигация ещё может помогать архитектуре и интерьеру достигать общей цели. Позже она тоже решит базовую задачу — направит человека. Но работа всё чаще будет заключаться в том, чтобы аккуратно встроиться в уже принятые решения.
Навигация должна появляться не тогда, когда понадобились таблички. Она должна появляться тогда, когда проектируется пространство, в котором эти таблички будут работать.
Об авторе
Артём Шутов — основатель Brandiziac. Студия работает с визуальной коммуникацией с 2008 года, а системы навигации для общественных пространств проектирует с 2011-го.
